Tutorial: Reparando la Nintendo NES; desbloqueo de región y limpieza del conector

Hola compañeros, segunda actualización del día, para colgar aquí el famoso tutorial "resucitando la NES" que creé para la página web elotrolado.net, en el sub-foro de consolas clásicas.

Este tutorial lo creé en Abril del 2007 y desde entonces es un tutorial de total y absoluta referencia y ha ayudado a muchísima gente a reparar sus NES, y bueno, como autor del mismo, qué menos que colgar aquí el original copiado exactamente igual que en EOL.

Aquí lo tenéis:


Seguro que tienes alguna NES original que no te lee una mierda, y estás desesperado y no sabes qué hacer, y por mucho que soplas no reacciona...

bueno, pues un pequeño tutorial de limpieza de los conectores de la NES, que a mi me ha ido muy bien, y he resucitado 4 NES mas muertas que los zombis del Resident Evil

IMPORTANTE: esta modificación no tiene riesgos pero no me hago responsable de posibles NES rebentadas y totalmente RIP. Hazlo todo bajo tu responsabilidad jejej

PASO 1: DESMONTAR LA CONSOLA Y SACAR EL CONECTOR

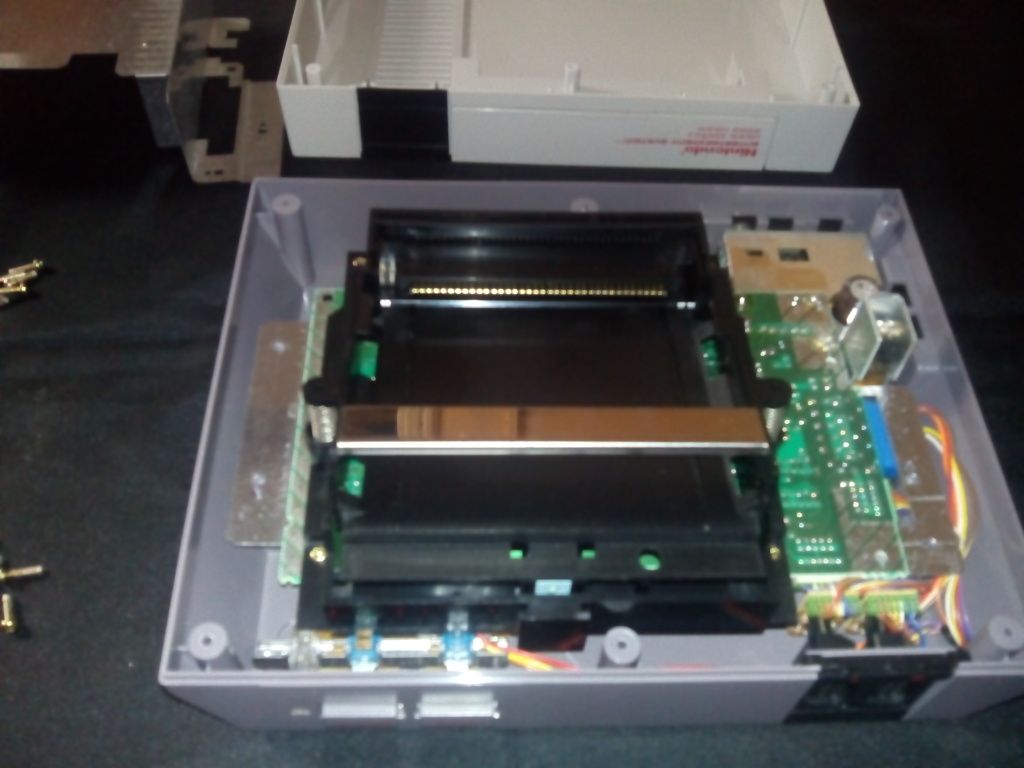

1. Saca tornillos, la carcasa de protección y los tornillos que sujetan la bandeja. Vigila el orden de los tornillos, los más largos van en los agujeros del medio.



2. Ahora retira el conector de la placa, tirando un poquito, no lo hagas a lo bestia e intenta no tocar mucho ni presionar la parte trasera del conector.

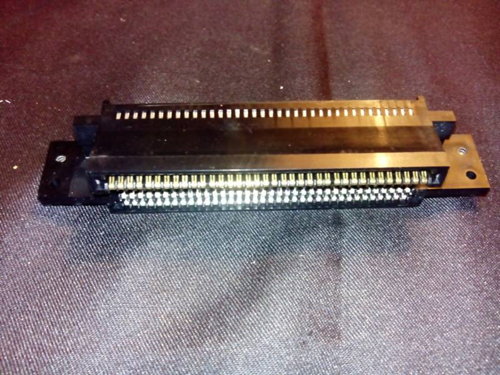

3. Esta pieza es la que hemos de repasar y limpiar. Yo he usado un cepillo gordo, lo he rociado de limpiacristales y le he aplicado producto por todo el conector generosamente, luego lo secas con un papel y lo vuelves a conectar.
De paso coge un cepillo seco y pasaselo por la placa también, incide en la zona donde se conecta el conector, puedes aplicar un poquito de limpiacristales aquí también.


Os recomiendo usar el método del hervido de los pines, que se usa para limpiar el conector de toda la suciedad posible.

Simplemente poner a hervir agua caliente, metéis los conectores o el conector unos 15-20 minutos a hervir, dejáis secar, y volvéis a montar la consola. Con este sistema eliminas la suciedad al 100%



PASO ALTERNATIVO: SOLUCIÓN PARA EL CONECTOR QUE NO LEE O ESTÁ MUY DESGASTADO

Hay veces que el conector por mucho que lo limpiemos está ya tan desgastado que la NES no lee nada, o le cuesta muchísimo leer aún siguiendo el tutorial.

Hay una solución, no es cara y seguro que soluciona el 90% de los problemas, y esa solución es comprar un conector NUEVO por ebay de 72 pines

Os dejo el resultado de la búsqueda, sólo tenéis que clicar al link y comprar el más barato ó el que más os interese

http://shop.ebay.es/i.html?_nkw=NES+connector&_sacat=0&_odkw=conector+NES&_osacat=0&bkBtn=&_trksid=p3286.m270.l1313

PASO 2: DESBLOQUEO DEL CHIP DE REGIÓN, FIN A LOS PARPADEOS Y A LOS PANTALLAZOS GRISES

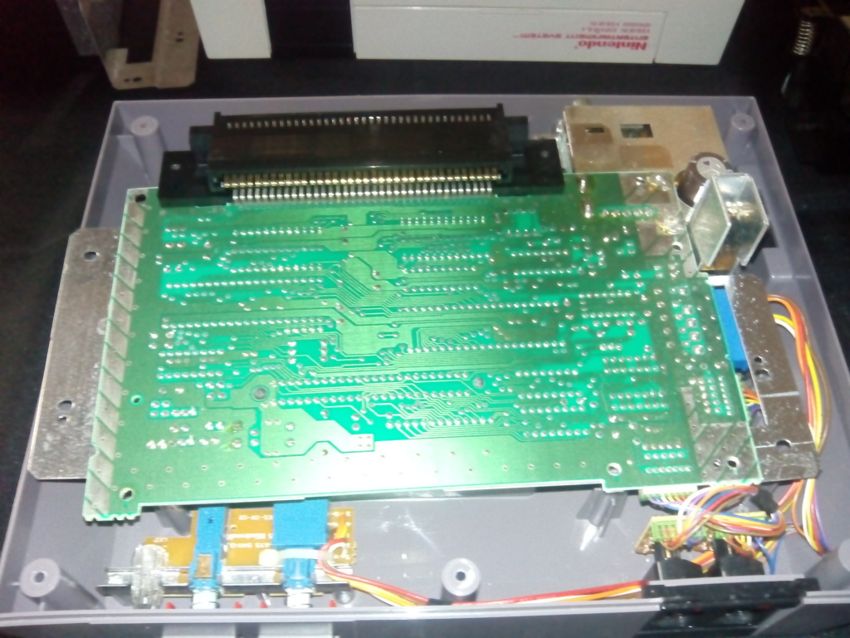

- Desmonta la placa, ponla mirando hacia el revés, que queden los chips a la vista.

-Busca un chip pequeño que ponga "U10 CIC" (lo he marcado) ese es el chip a petar, empezando a contar DESDE LA IZQUIERDA, identifica la 4ª patilla del chip. Esta patilla la has de cortar, es fácil, coje unas tigeras pequeñas, y con la punta tira hacia fuera, y verás como sale sin problemas, si se rompe no pasa NADA, es más, si os fijáis yo me equivoqué y le saqué también la siguiente patilla, y funciona perfectamente.

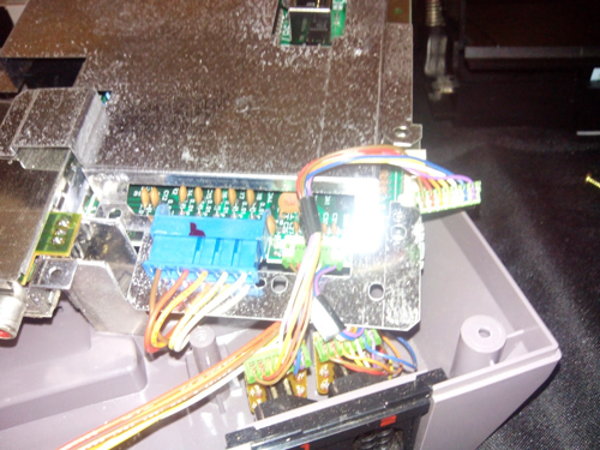

Poner bien el orden de los conectores de mando, ya que si conectas el conector del mando 1 al puerto del mando 2, pues no te va a rular, si eso te pasa, lo cambias de sitio y ya está. Es para que os acordéis del orden.

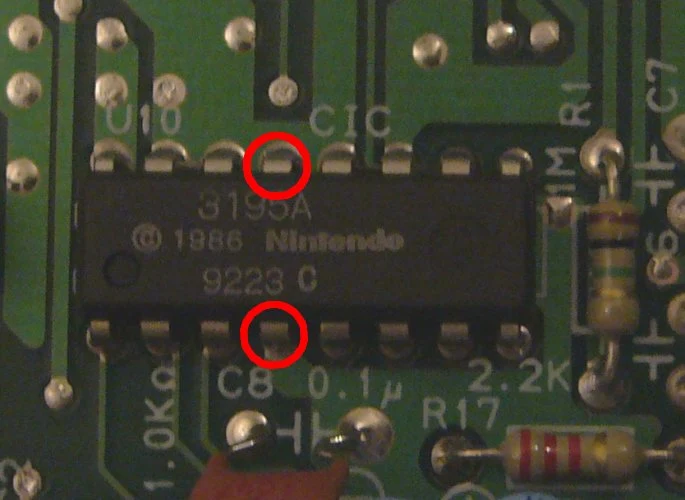

Aqui tenéis una foto ampliada, por si os liáis. Está marcado el nombre del chip, como veis pone "U10 CIC" y os he tachado las patillas que tenéis que cortar (con las tijeras pequeñas, poneis la punta y tirais un poco hacia fuera y sale la patilla)

Y aqui otra foto en detalle por si os liáis con la foto anterior (cortesía de FFantasy6):



4. Vuelve a montar el conector, y ponle la bandeja pero aún NO atornilles. Verifica que las patillas metálicas están bien alineadas y si hay alguna patilla que se ha salido con el tiempo vuelvela a encajar con la ayuda de la punta de un tornabis de punta plana, pero vigila mucho en este punto, ve con mucho ojo ya que si lo colocas mal luego la cosa no irá muy fina xddd asi que echale un vistazo y si ves que no hace falta no lo toquetees.

El hecho de tocar las patillas y alinearlas se hace SOLO en casos de fallos de lectura en consolas que les cuesta mucho leer aún cambiando y limpiando el conector. Recomiendo alinear las patillas metálicas en caso de emergencia, sino es mejor no toquetearlo, sólo como último remedio.



5. Bien, coloca un juego en la bandeja (sin los tornillos puestos) presiona abajo para que encaje en la posición correcta y atornilla ahora con cuidado, aquí depende mucho la clave del éxito, ya que has de buscar la posición exacta donde encaja bien y lee a la primera el juego. Mi consejo es que no aprietes muy fuerte los tornillos de arriba y el medio, y los de abajo tienen que quedar bien sujetos sin que la bandeja quede muy hacia arriba, aqui puedes apretar más, y aflojar un poco los tornillos si ves que la bandeja no sube y baja bien.

Importante: prueba que lee bien la máquina y que todo está OK antes de atornillar la tapa ya que si has puesto algo mal es un coñazo volver a destornillar cada vez.



Vuelve a colocarle la carcasa protectora y coloca los tornillos de la carcasa.

Ya lo tienes, prueba ahora tus juegos y verás la diferencia


TUTORIAL/CONSEJO DE LIMPIEZA DEL CONECTOR DE LOS JUEGOS (POR SI NO OS LOS LEE)

Si quieres que tus juegos LEAN A LA PRIMERA, ya sea de NES, SNES, Mega, GB, etc etc

haz lo siguiente

1. Abre el cartucho (con el método del boli bic ó comprando el cabezal tipo "Gamebit" en cualquier tienda online de videojuegos/accesorios)

Os facilito más información al respecto del método "boli bic" / adaptación de destornillador de relojero en este link en spoiler, por si a alguien le hace falta:

http://www.retrones.net/foro/viewtopic.php?f=1&t=5814&start=0&sid=f91133adbf6526910c43f865b3dae536

Y aquí os pongo un link de una tienda online donde lo podéis comprar; como esta tienda hay muchas, solo es un ejemplo pero os lo dejo más fácil por si alguien lo quiere adquirir: (link en spoiler)

http://www.play-asia.com/paOS-13-71-7b-49-en-70-14z-4-6.html

2. Pilla una goma de borrar y suavemente pásala por el conector, un ratillo, verás el resultado que toda la roña se ha ido dejando el conector RELUCIENTE

Ahora el juego que no te cargaba te irá a la primera

Otros artículos interesantes sobre la limpieza de la NES, cortesía de Kaiser-77:

http://usuarios.lycos.es/kaiserland77/articulos/Articulos/Limpiar_NES/limpiarnes.htm
http://usuarios.lycos.es/kaiserland77/articulos/Articulos/Limpiar_NES_2/limpiarnes2.htm

Un saludo a to2
