Proyecto de mejora PCB y fuente de alimentación de la Nintendo Famicom/NES

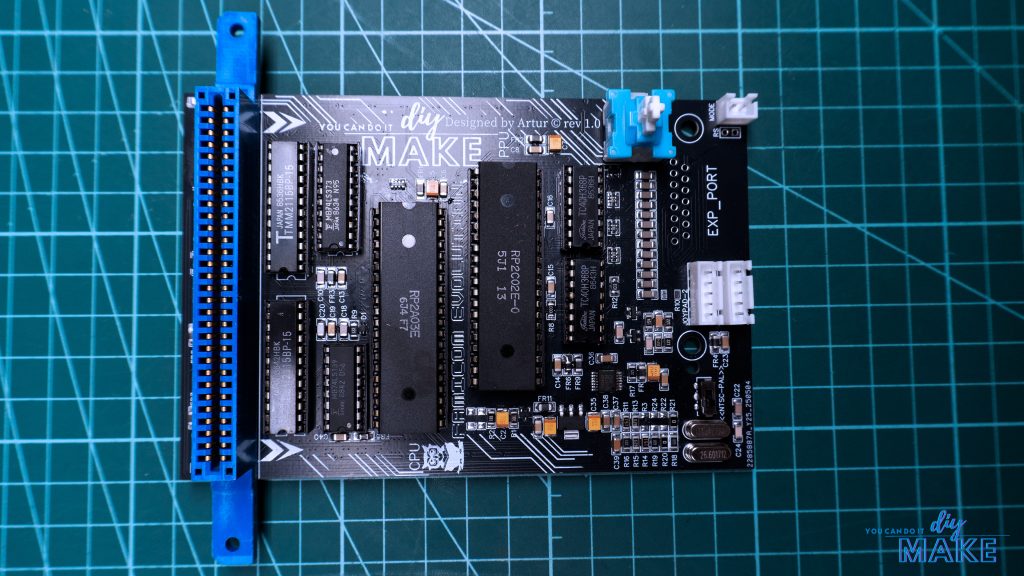

La experiencia de tener la consola original en tus manos y revivir aquellos viejos tiempos es única, algo que un emulador no puede replicar por completo. De esta conexión profunda nace el proyecto Famicom Evolution: una iniciativa ambiciosa para mejorar la placa base (PCB) de la Famicom original, incorporando las mejores innovaciones técnicas sin sacrificar la esencia de una consola clásica.

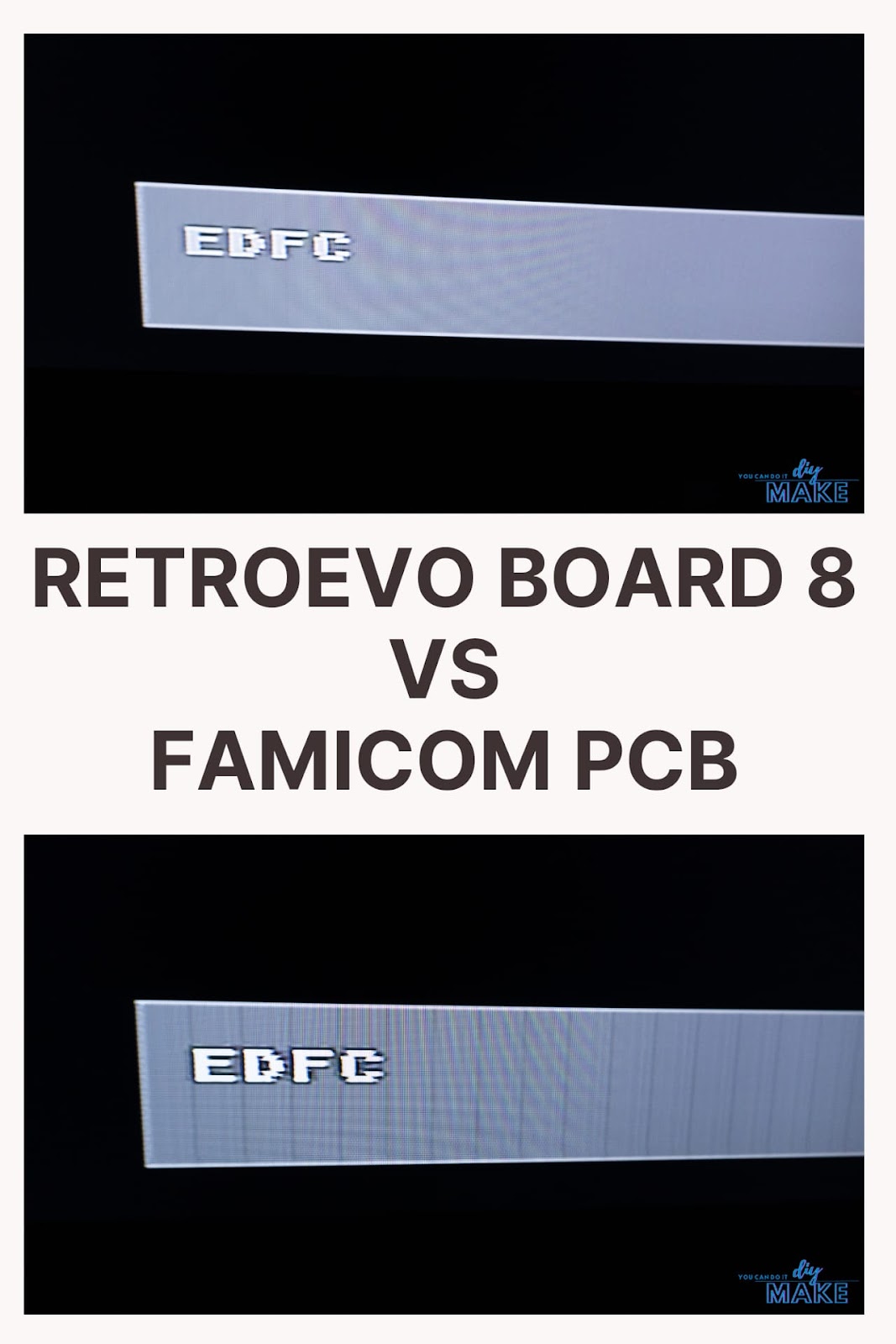

Este proyecto ha estudiado meticulosamente los esquemáticos de la Famicom, la NES y diversos clones, seleccionando las características más destacadas para integrarlas en una PCB mejorada. Uno de los desafíos principales fue erradicar las molestas líneas verticales conocidas como "jailbars" que aparecen con las modificaciones de salida AV. Para ello, se ha rediseñado por completo la PCB, optimizando el trazado y reorganizando las pistas para reducir al mínimo el cruce de señales, logrando así una salida de vídeo lo más limpia y nítida posible.
Este rediseño no es solo una mejora técnica; es un homenaje respetuoso a una consola legendaria, adaptada con dedicación para los entusiastas del hardware retro y las generaciones futuras.
Innovaciones Clave de Famicom Evolution:
- Audio Estéreo de Alta Fidelidad: Se ha integrado un amplificador estéreo de Texas Instruments que ofrece una salida de audio clara, potente y sin distorsiones, con una relación señal/ruido superior a 100 dB y baja distorsión armónica.
- Alimentación Ultra Estable: Incorpora un sistema de alimentación mejorada con filtros separados para reducir el ripple (rizado eléctrico). Esto se traduce en menor interferencia en audio y vídeo, garantizando una calidad retro pura y sin ruidos indeseados.
- Sistema de Clock Optimizado: Famicom Evolution mejora el timing general de la CPU y PPU con nuevos componentes y un trazado de circuito más limpio. Esto reduce el switching noise, mejora la estabilidad de la señal y resulta en una calidad de imagen superior y una reducción significativa de glitches gráficos.
- Compatibilidad PAL/NTSC sin Complicaciones: Con dos osciladores integrados (uno para NTSC y otro para PAL) y un sencillo switch selector, se puede elegir el sistema según la CPU y PPU instaladas, asegurando un timing preciso y una compatibilidad total con juegos de ambas regiones.

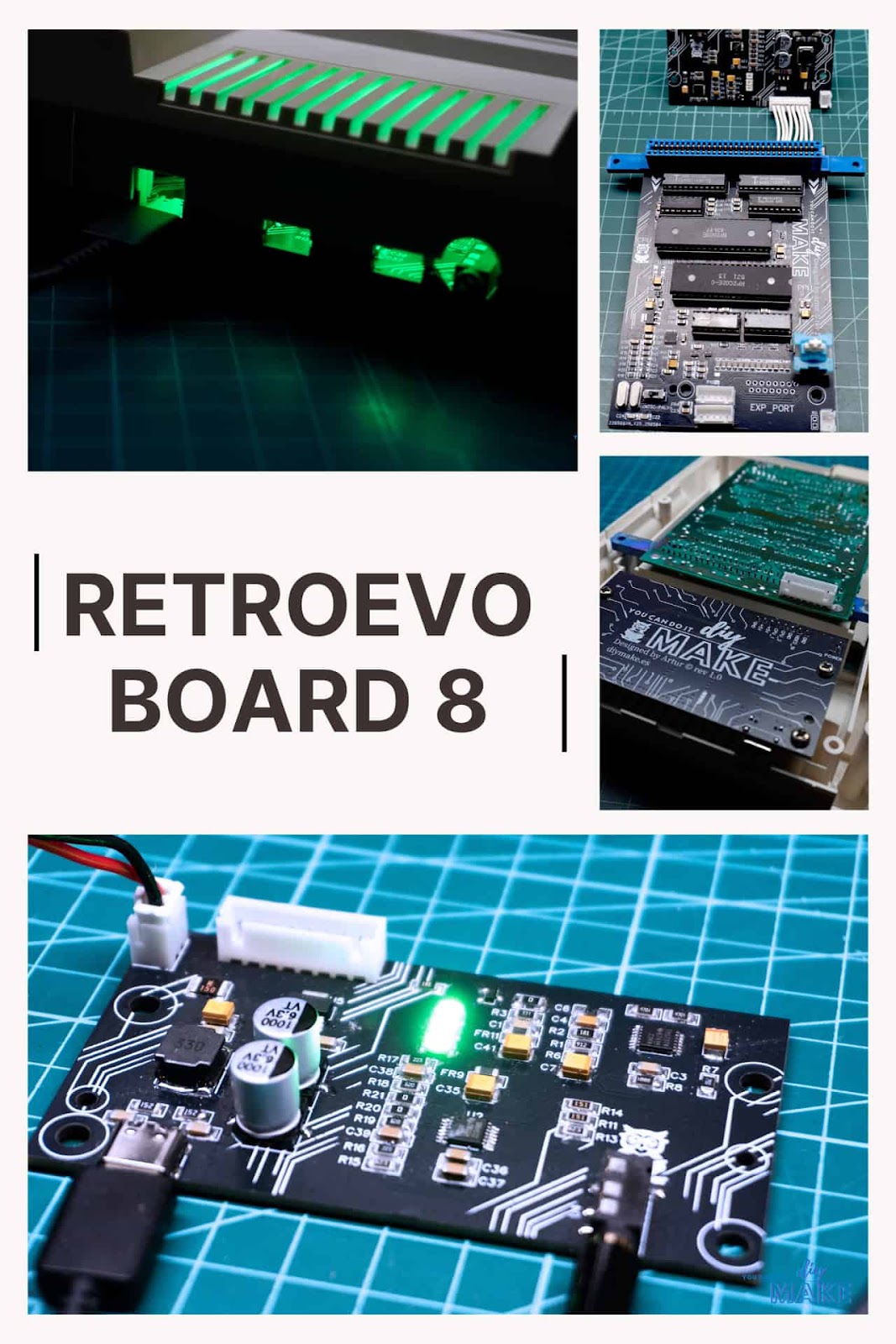

- Iluminación Inteligente y Efectos Especiales (Versión Avanzada): La versión más avanzada incluye un sistema de 20 LEDs WS2812B ubicados estratégicamente para iluminar la consola desde dentro. Estos LEDs permiten efectos visuales como analizadores de espectro de audio y animaciones dinámicas, gestionados por un microcontrolador ATmega328P. Es una fusión perfecta de lo retro con lo moderno, añadiendo un toque visual único sin alterar la esencia clásica de la consola.
Famicom Power Board: La Extensión para una Experiencia Perfecta
Después de completar el diseño de la placa principal de Famicom Evolution, surgió la necesidad de ir más allá y perfeccionar aún más la experiencia. Así nació la Famicom Power Board, un módulo adicional diseñado específicamente para mejorar la calidad de alimentación y optimizar las señales de audio y video.
- Filtro de Alimentación Avanzado: La entrada de 5V de la Famicom Power Board cuenta con un sistema de protección y filtrado robusto. Incluye un fusible polimérico reseteable contra sobrecorrientes, una bobina de 100 µH para atenuar ruido de alta frecuencia, y un conjunto de condensadores cerámicos y electrolíticos que eliminan ripple y picos de tensión. Además, incorpora un regulador de 3.3V con su propio filtrado para circuitos sensibles, garantizando una señal de alimentación estable y, por ende, audio y video más limpios.
- Estabilización de Señal de Video (THS Amplifier/Buffer): El corazón de la mejora visual reside en el THS, un amplificador/buffer de video de alta velocidad. Este componente es crucial para acondicionar las señales analógicas compuestas de la PPU de la Famicom.
- Ajuste de Impedancia: Corrige la impedancia de salida a 75 Ω, un estándar para monitores modernos, evitando distorsiones o pérdidas de calidad.
- Corrección del Nivel de Voltaje (Vpp): Amplifica o atenúa la señal para que el nivel Vpp esté dentro del rango estándar de video compuesto (alrededor de 1 Vpp), previniendo imágenes lavadas, oscuras o inestables.
- Filtrado de Alta Frecuencia: Elimina ruido, interferencias y artefactos causados por fuentes de alimentación deficientes o trazados mal diseñados, mejorando la definición y estabilidad de la imagen y reduciendo efectos no deseados como jailbars o parpadeo.
- Audio Estéreo Profesional: Al igual que la placa Famicom Evolution, la Famicom Power Board también incorpora un amplificador estéreo de Texas Instruments, asegurando una salida de audio limpia, clara y sin distorsiones con una calidad sonora profesional (relación señal/ruido superior a 100 dB, baja distorsión armónica < 0.005%, y supresión de ruidos al encender/apagar).
Este proyecto redefine la forma de disfrutar los clásicos, ofreciendo una Famicom mejorada para una experiencia nostálgica con prestaciones modernas. Pronto se abrirán las pre-reservas tanto del Famicom EVO como del Famicom Power Board.
