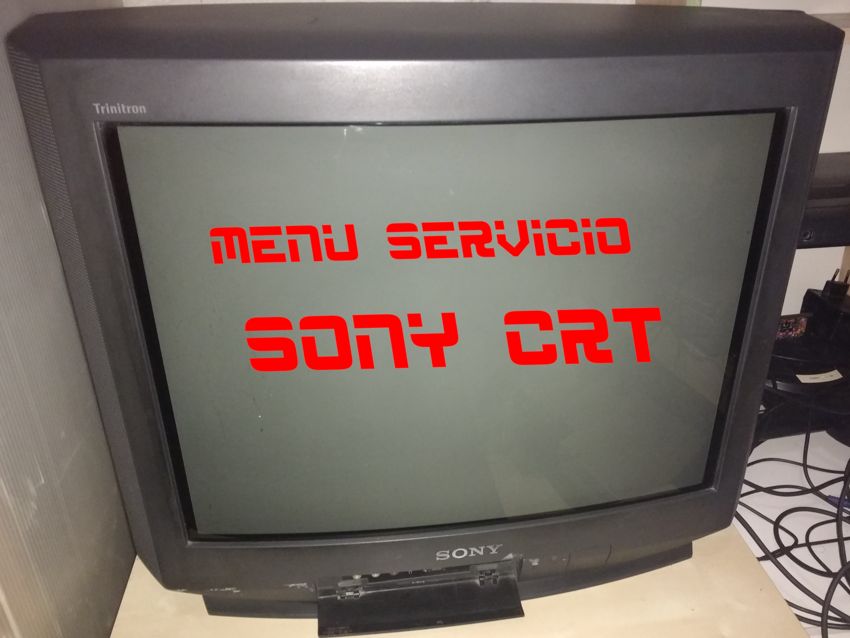

Como entrar en el menú servicio (service mode) en las teles de tubo Sony Trinitron

Cómo acceder al Service mode (menú servicio) en las teles de tubo CRT SONY TRINITRON

El tutorial ha sido probado en chasis de Trinitron, no Sony Wega en adelante, ni en teles 16:9 ni a 100hz, solo chasis 4:3 tanto de 14" como de 20" o más: yo he usado el mismo código en mis dos sony, una de 14 y una de 21". Desconozco si sirve el menú servicio para otros chasis o Sony más modernas.

Importante: hay que usar un mando original de Sony

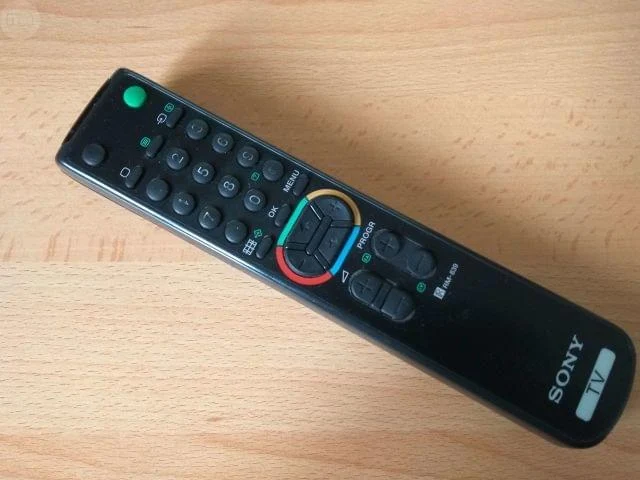

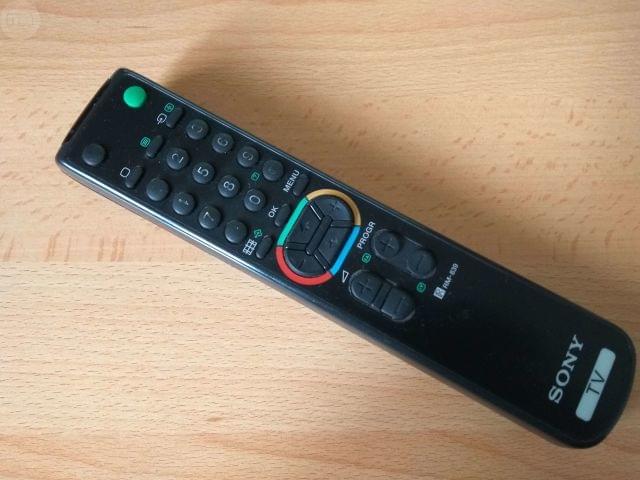

Mando original Sony modelo RM-836

Dicho esto, la combinación para acceder al menú servicio es la siguiente:

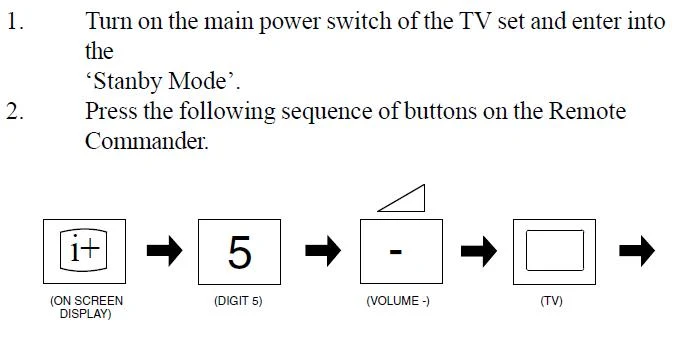

combinación para acceder al menú servicio sony crt

Tenéis poner la tele en Stand-by con el botón del mando, y a continuación usar la combinación seguida de los botones I+, el número 5, Volumen - y finalmente le dais al botón TV que es como un cuadrado.

Importante: Si no os va con el Volumen -, probar con Volumen +, dependiendo del modelo de chasis de la TV puede haber variaciones. Tenéis una tabla debajo con más opciones.

Si lo hicisteis bien os saldrá el menú servicio, representado como una doble T: T_T. Ahora, deberéis darle al botón MENÚ del mando y ya podréis acceder a dicho menú y modificar los parámetros deseados.

Menú servicio en Sony de 21"

Es muy importante apuntarlos en un papel o en un documento de texto los valores predeterminados para poder volver atrás en caso de tocar algo que no tengáis ni idea y haya que volver a poner los valores iniciales.

IMPORTANTE: LOS VALORES DE DESPLAZAMIENTO SÓLO FUNCIONAN CUANDO LA SEÑAL DE VÍDEO ES PAL, NO PODÉIS MODIFICAR NADA SI ESTÁ EN NTSC, SOLO PAL

Lo principal que hay que tocar es los valores de ajuste de la pantalla, el desplazamiento horizontal y vertical, y las geometrías para cuadrar la imagen en caso de que esté desajustada:

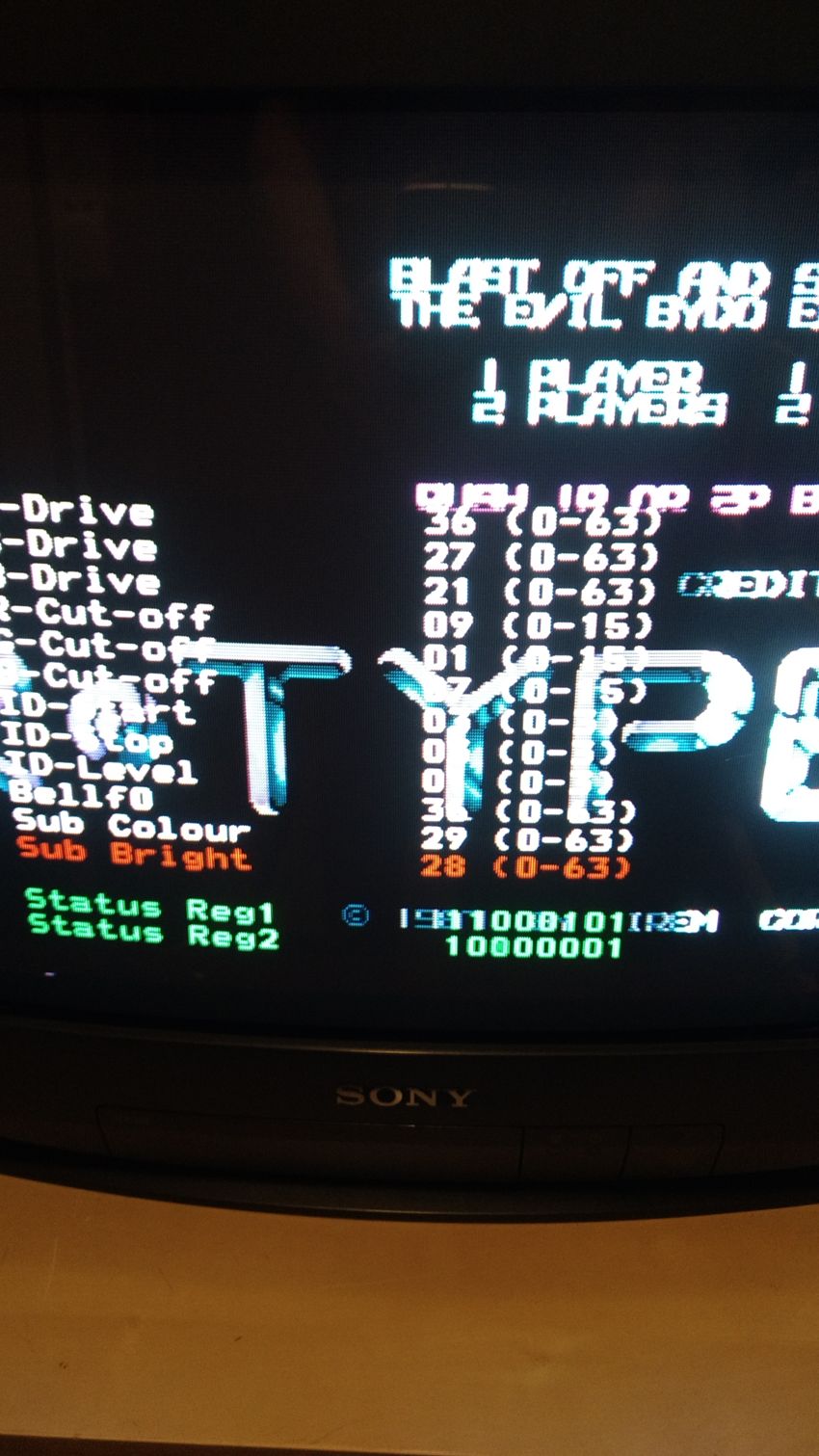

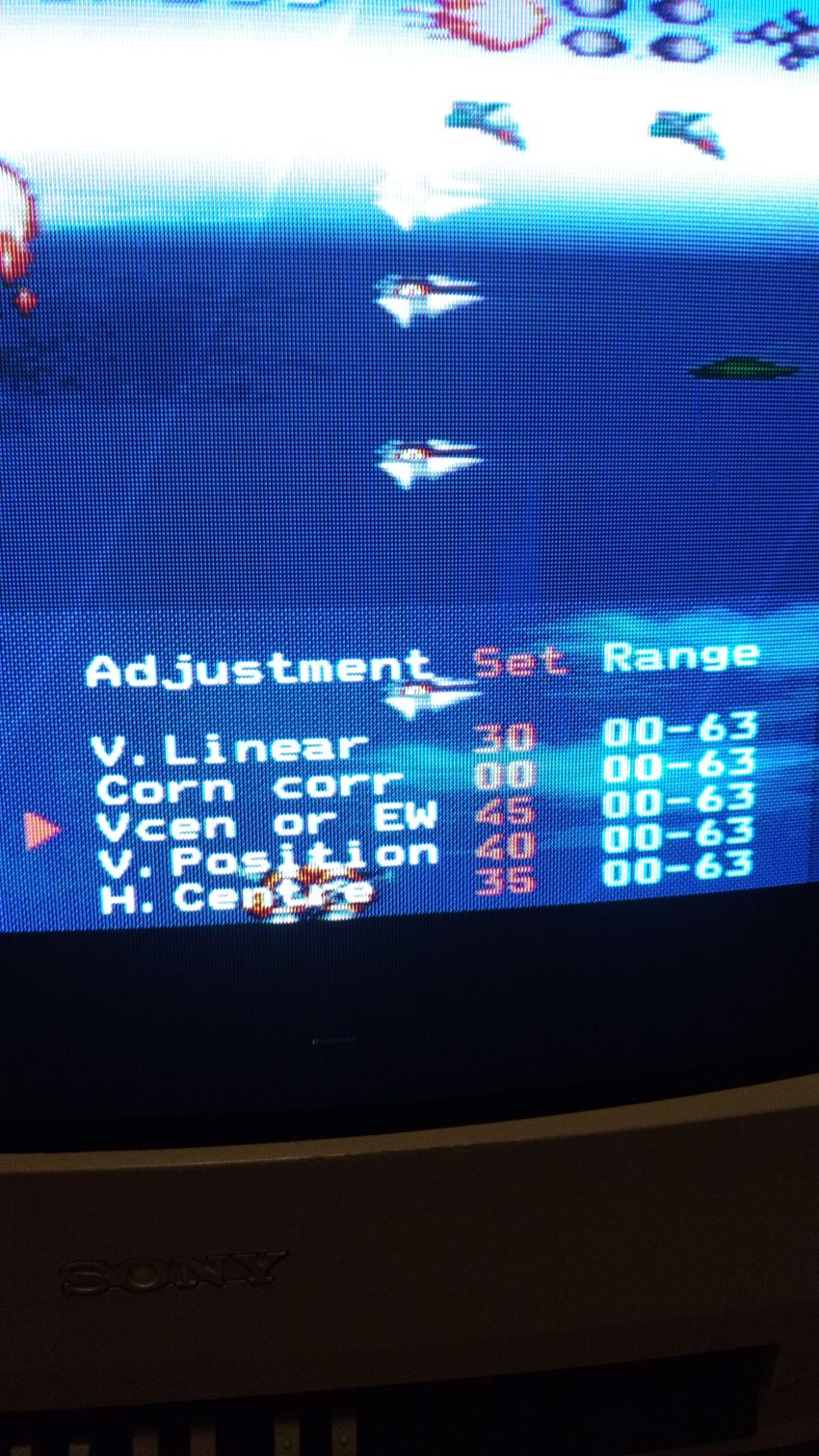

Menú servicio en una Sony de 14", con los valores de desplazamiento

Con esos valores, será suficiente, otros valores modifican otros parámetros pero no sé exactamente su uso y no recomiendo toquetear demasiado cosas técnicas sin tener idea por si acaso.

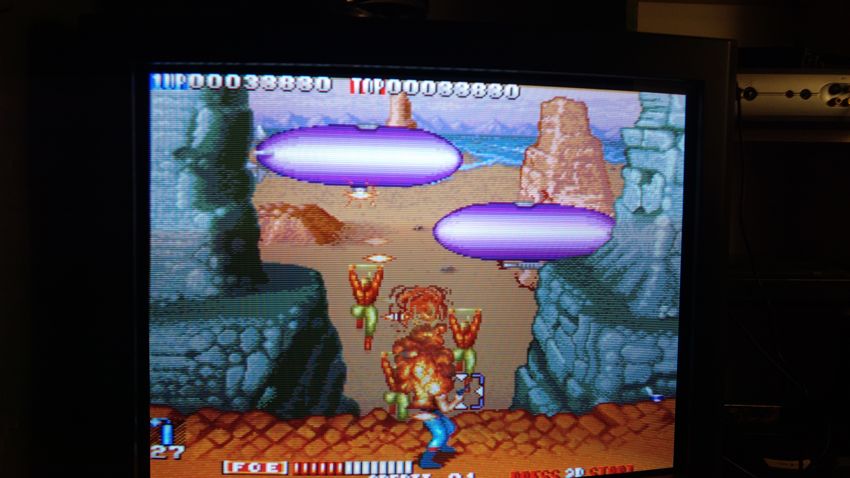

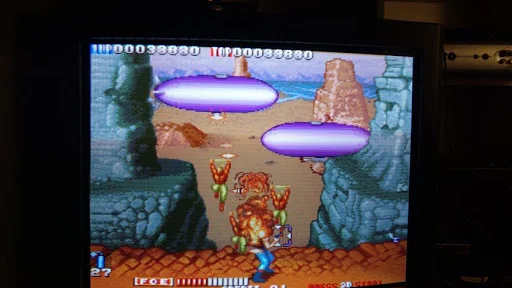

Imagen de una tele Sony bien ajustada:

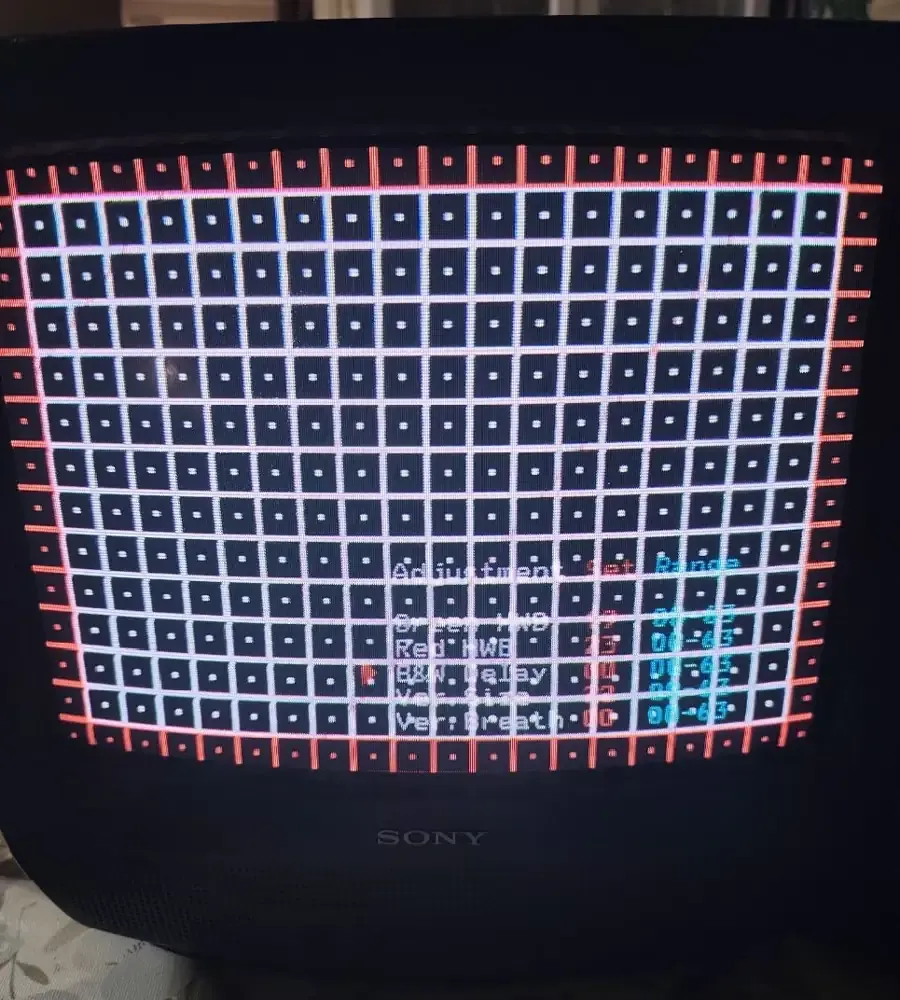

Uso de herramientas para comprobar la geometría

Si tenéis un cartucho flashcard de la consola que queráis ajustar la geometría, os recomendamos que os bajéis la herramienta 240p Suite. Es un programa que se carga en muchos sistemas, como la Megadrive, SNES, Wii, Game Cube, PC Engine, GBA y PS1.

En nuestro caso usamos una megadrive para ajustar la rejilla de geometría. Simplemente bajáis la ROM corresponiente desde su web, la cargáis en un flashcard, y entre las múltiples opciones buscáis la de GRID. Cuando tengáis la imagen del CRT ajustado ya estará lista vuestra geometría.

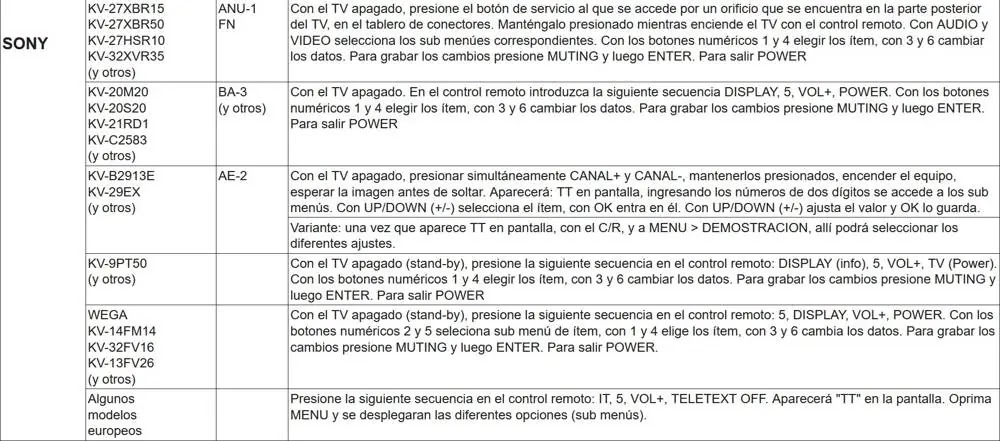

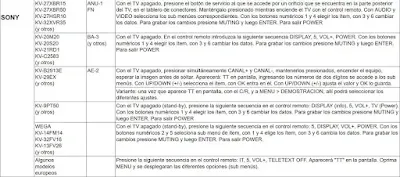

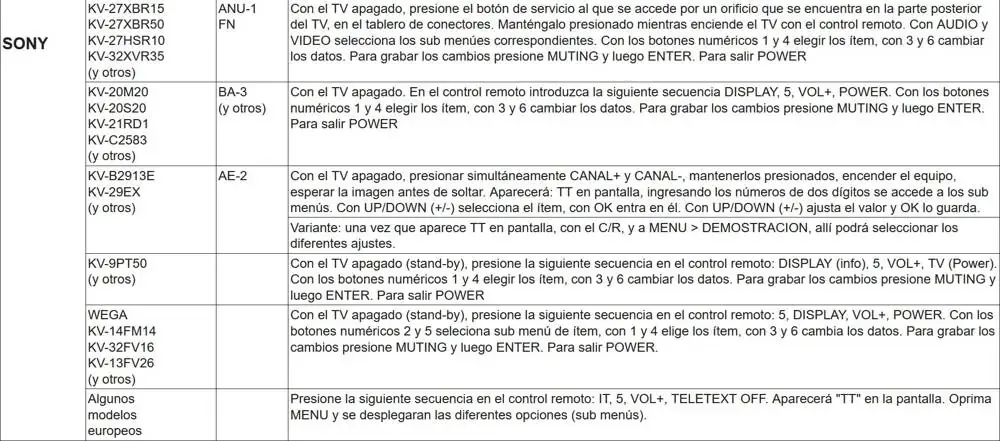

Esquema para otros modelos y chasis de Sony Trinitron

Os dejamos otro esquema de menú servicio por si el mencionado anteriormente no os funciona. Este otro esquema sirve para otras teles Sony con otros Chasis y tamaños de pantalla más grandes. Podéis probarlo por si os sirve:
